產品名稱：雙工位點錫激光焊一體機

產品詳情

        一、產品概述

        雙工位點錫激光焊一體機，雙工位進出料，雙CCD智能識別定位。由多軸伺服運動系統，自動點錫膏系統，半導體激光器及其控制系統等組成。采用我司自主研發的集成實時紅外溫度反饋、CCD定位、激光、激光光學指示器和無影光五光同軸（消色差鏡頭）所構成的光學系統；通過自主開發的錫焊軟件，可在焊接過程中實時監控焊接過程的完成情況。特有PID算法，在線溫度反饋系統，能實時控制焊接溫度，從而提高焊接良品率和效率。本產品適用面廣，可應用于在線生產，也可單獨加工。

二、產品特點

1.采用紅外溫度傳感器，可實時監控焊點溫度，保證焊點溫度在設定焊接溫度范圍內，防止溫度過高對焊盤以及元件的損壞。

2.系統錫焊過程中不與工件接觸，無接觸應力產生。

3.熱輻射小。

4.無靜電產生。

5.激光升溫速度快，焊接速度快。

6.可焊接狹窄區域及微型元件， 空間限制小。

7.耗材少，更省成本。

8.采用CCD視覺系統，可視化編程， 操控簡單。

9.集成5光路同軸消色差系統，將視覺、紅外測溫、指示光、激光、無影光高度集成在一套光學系統， 技術先進，焊接工藝包容范圍更廣。

三、產品參數

供電電源	AC220V/50HZ	產品功耗	500W
新風系統	100W標配	使用環境	常溫25±5℃
錫膏規格	激光錫膏	激光功率	50W，70W，100W選配
定位方式	CCD定位/機械定位	產品尺寸	1000X1280X1780mm
工作距離	100mm-150mm可調	光斑類型	圓形光斑，異性光斑選配
有效行程	800X600X100mm	操作方式	站姿

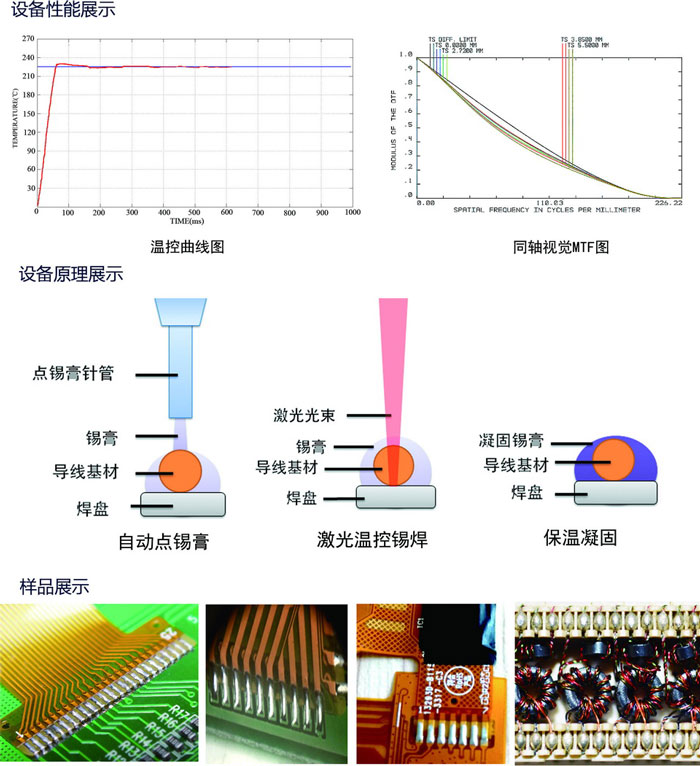

 四、設備性能及樣品圖
